Name: Wysokiej wytrzymałości Ultra Fine 0,01 mm średnicy miedzianopalladiowy zestaw drutu do wiązania IC o wysokiej wydajności
Brand: SICHUAN WINNER SPECIAL ELECTRONIC MATERIALS CO., LTD.
SKU: PW-12
Price: 500.00 USD
Availability: InStock

Wysokiej wytrzymałości Ultra Fine 0,01 mm średnicy miedzianopalladiowy zestaw drutu do wiązania IC o wysokiej wydajności

00 01 mm Włókna miedzianopalladiowe

Wysoko wytrzymałe druty ze stopu miedzianopalladiowego

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

WINNER

Orzecznictwo:

ISO9001，ROHS

Numer modelu:

PW-12

Skontaktuj się z nami

Poproś o wycenę

Wysokiej wytrzymałości Ultra Fine 0,01 mm średnicy miedzianopalladiowy zestaw drutu do wiązania IC o wysokiej wydajności

Palladium-Coated Copper (PCC) bonding wire was developed and has now become the most dominant bonding material used in fine wires of diameters of <50 microns being used as substitute for more expensive gold. Termosoniczne wiązanie drutu jest najpopularniejszą formą połączenia dla większości półprzewodników.Wymaga stworzenia stopionego Free-Air Ball (FAB) na końcu drutu, który następnie jest ultradźwiękowo naciskiwany na półprzewodnikowe podkładki łączące, aby utworzyć pierwszą wiązanie

Charakterystyka:

* Złote/pallowe drutki wiązające wykonane z 4N materiału miedzi o wysokiej czystości z dodaniem pewnej części pierwiastków śladowych;

* Oprócz cech konwencjonalnego drutu miedzianego, ma również wysoką wytrzymałość, niską krzywiznę, wysoką wytrzymałość i przeciwtlenowanie

* Charakterystyka chemiczna, łuk jest odporny na uderzenia, a przewód spawalniczy jest odporny na korozję;

* Specjalny przewód klejujący ze złota/paladium, opracowany do opakowań IC;

Czym jest połączony drut miedziany powlekany paladium?

Palladium Coated Copper Bonding Wire jest łatwiejszy do połączenia niż standardowy goły drut miedziany.Powłoka Pd kontroluje nagromadzenie utleniania, które może wystąpić na powierzchni drutu miedzianego.

PdWłókna miedziane powlekane
Rodzaj	Ø średnica ± 1% μm	Złamanie ładunku BL ((gf)	Wydłużenie EL ((%)	Długość Metery
PW-1	18 ((0,7 mil)	>4	8-14	500/1000/2000
	20 ((0,8ml)	> 5	9-15	500/1000/2000
	23 ((0,9 mil)	>7	10-17	500/1000/2000
	25 ((1,0ml)	> 9	11-17	500/1000/2000
	30 (((1,2 mil)	>14	14-22	500/1000/2000

Uwaga: Powyższe parametry średnicy mogą być dostosowywane zgodnie z wymaganiami klienta.

Zastosowanie:

Zastosowania drutu miedzianego pokrytego palidem: Można go stosować w układach scalonych, opakowaniach półprzewodnikowych, opakowaniach LED, optoelektronicznych itp.

Zalety:

Dobre przewodzenie i przewodzenie cieplne:

Miedź ma doskonałą przewodność elektryczną i cieplną, ale pokrycie paladium nie wpływa na to.zapewnienie pracy części.

Silna odporność na utlenianie:

Palladium jest stabilnym metalem szlachetnym, powłoka palladu na powierzchni drutu zapobiega kontaktowi miedzi z powietrzem i wilgocią, zapobiegając utlenianiu,przedłużenie trwałości drutu i zwiększenie niezawodności urządzenia.

Wyższa twardość:

Palladium pokryte drutem miedzianym jest twardsze niż czysta miedź. utrzymuje kształt i stabilność podczas wiązania drutu, zmniejszając problemy z kontaktem z deformacji.

Wysokiej wytrzymałości Ultra Fine 0,01 mm średnicy miedzianopalladiowy zestaw drutu do wiązania IC o wysokiej wydajności 0

1Jakiego rodzaju emaliowany drut miedziany produkuje Winner?

Koncentrujemy się na badaniach i rozwoju magnetyzujących magnetów, okrągłych drutów miedzianych, drobnych drutów poliuretanowych, drutów miedzianych i jedwabnych.

2- Jakie są dostępne średnice emaliowanego drutu miedzianego?

Specjalizujemy się w wytwarzaniu drutu miedzianego emaliowanego o cienkiej i ultracienkiej rozmiarze.

3- Co to jest samodzielnie wiążący się emaliowany drut miedziany?

Samobieżny emaliowany drut miedziany to specjalny rodzaj emaliowanego drutu z dodatkową warstwą enamelu klejącego, taką jak żywica termoplastyczna. Ten klejnot ma cechę klejującą, która jest aktywowana

przez ciepło lub rozpuszczalniki.

Po aktywacji wiązania klejące obracają się, aby przekształcić uzwojenia w kompaktową, samopodtrzymującą się cewkę.

Wykorzystanie drutu samowiążącego może oferować korzyści kosztowe i produkcyjne w niektórych zastosowaniach zwojowych

ponieważ można wyeliminować bobiny, taśmę, lakierowanie lub impregnację.

4Czy jest możliwe uzyskanie dowolnej próbki samobieżnego emaliowanego drutu miedzianego, który masz w produkcji?

Oczywiście, że możesz!

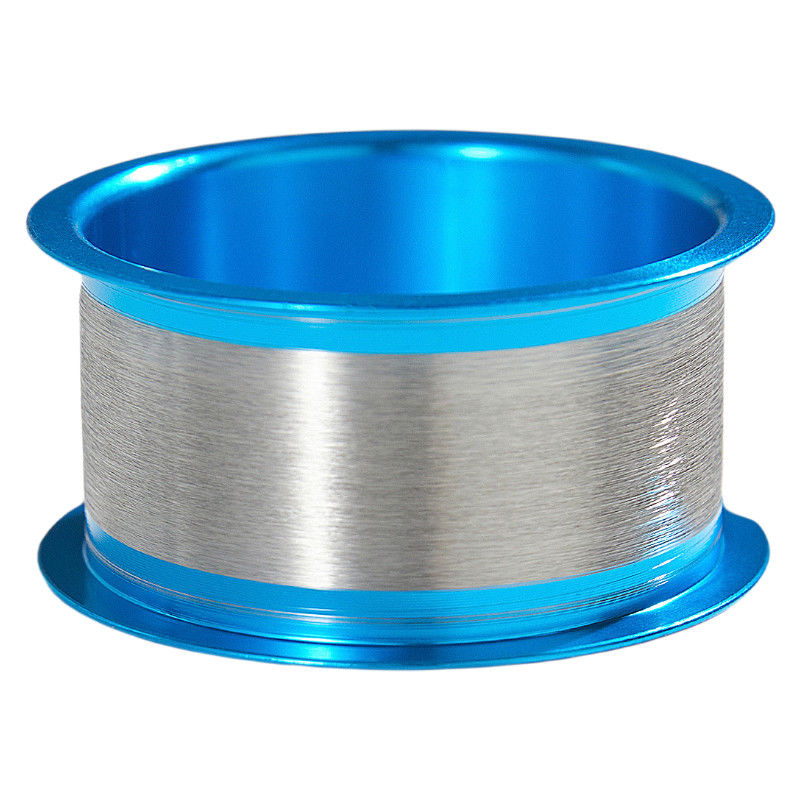

Wysokiej wytrzymałości Ultra Fine 0,01 mm średnicy miedzianopalladiowy zestaw drutu do wiązania IC o wysokiej wydajności 1

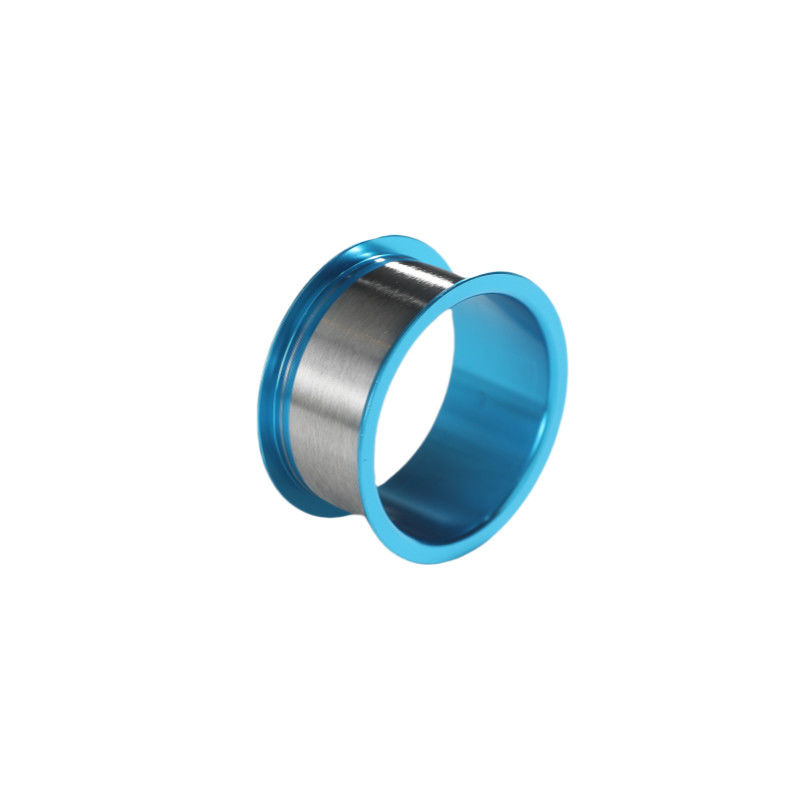

Wysokiej wytrzymałości Ultra Fine 0,01 mm średnicy miedzianopalladiowy zestaw drutu do wiązania IC o wysokiej wydajności 2

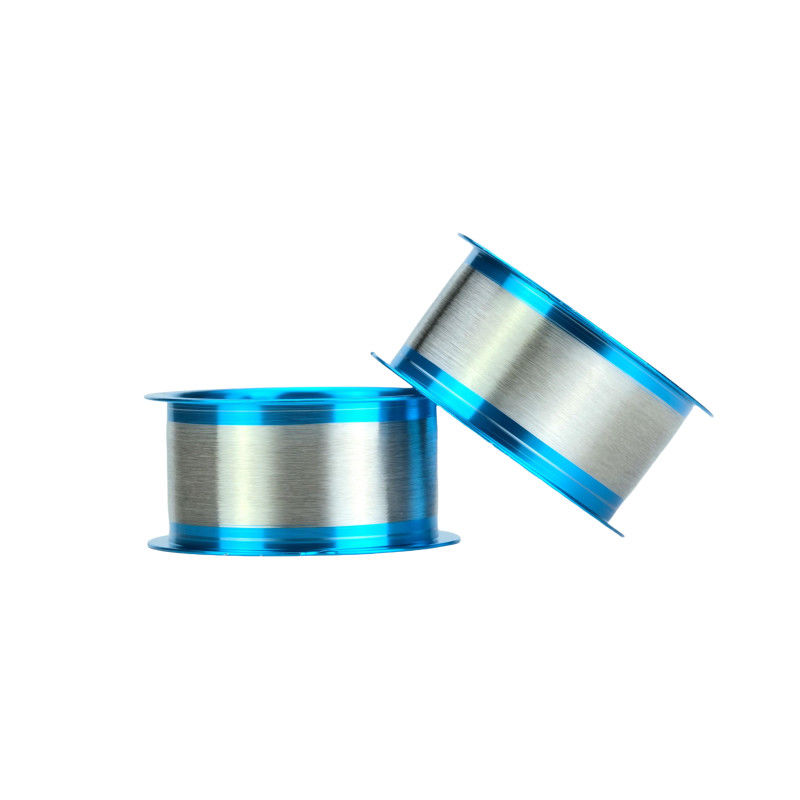

Wysokiej wytrzymałości Ultra Fine 0,01 mm średnicy miedzianopalladiowy zestaw drutu do wiązania IC o wysokiej wydajności 3

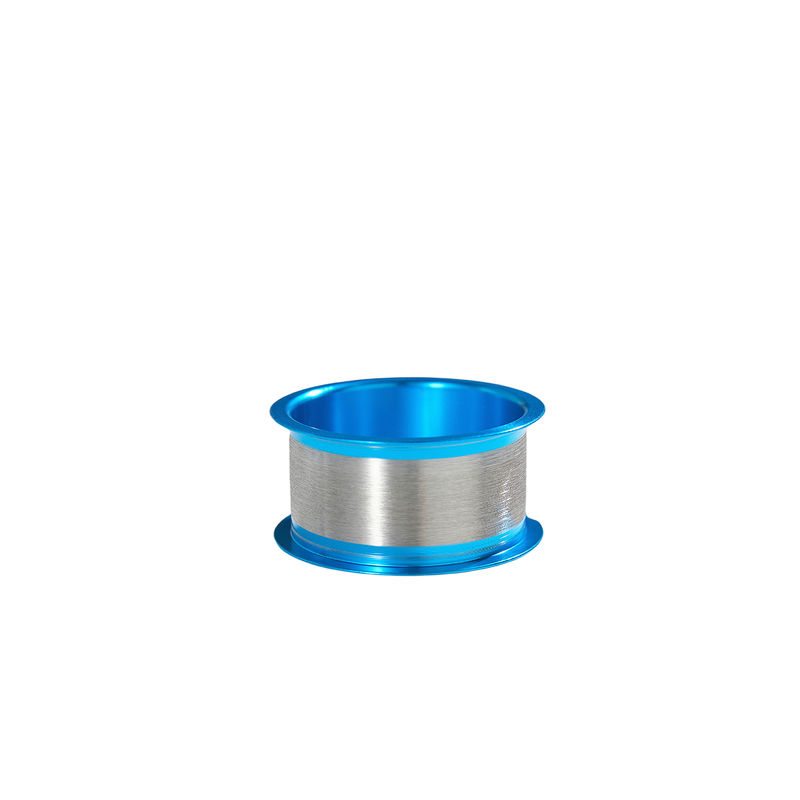

Wysokiej wytrzymałości Ultra Fine 0,01 mm średnicy miedzianopalladiowy zestaw drutu do wiązania IC o wysokiej wydajności 4
